高周波対応FPC

高速大容量通信の配線ケーブルに!

特長

  • 01低伝送損失
  • 02インピーダンス整合

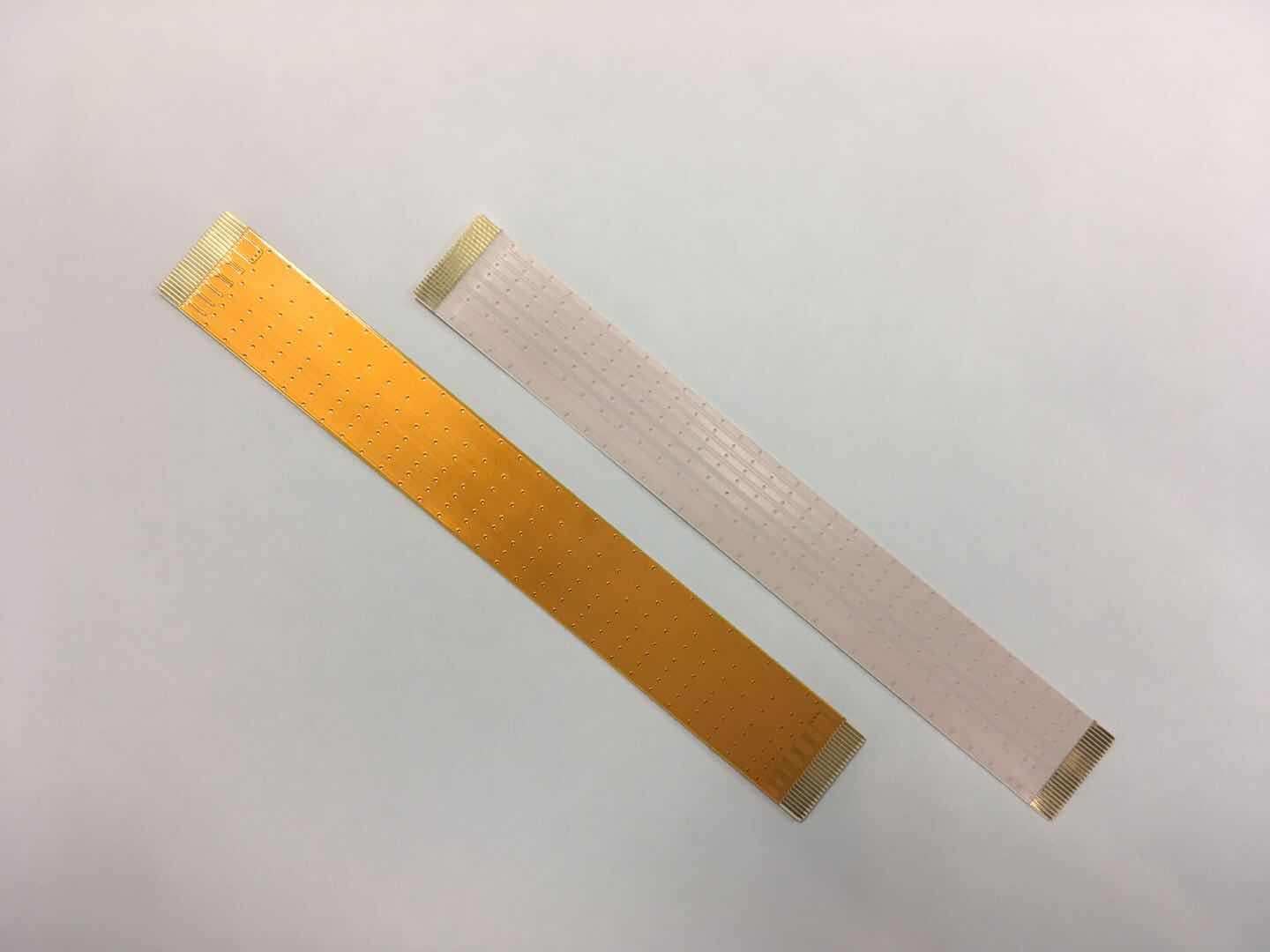

製品写真

製品写真

断面図

コプレーナライン
断面図
マイクロストリップライン
断面図

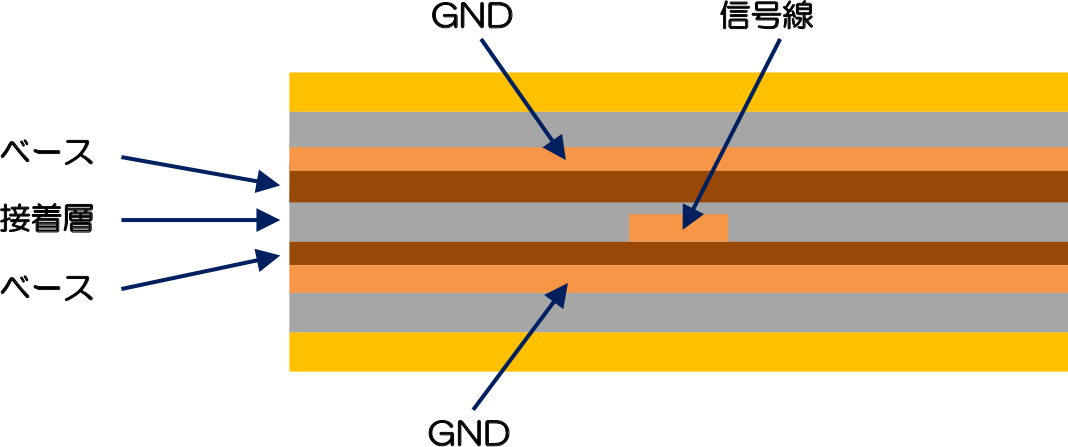

ストリップライン
断面図

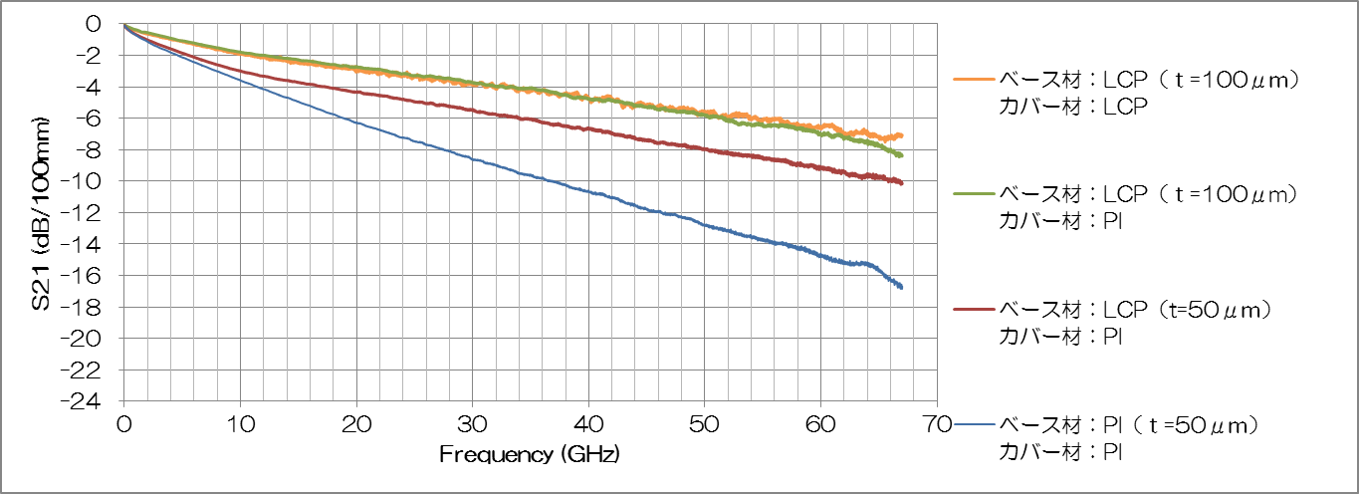

伝送損失

マイクロストリップライン

マイクロストリップライン

マイクロストリップ&ストリップ

マイクロストリップ&ストリップ

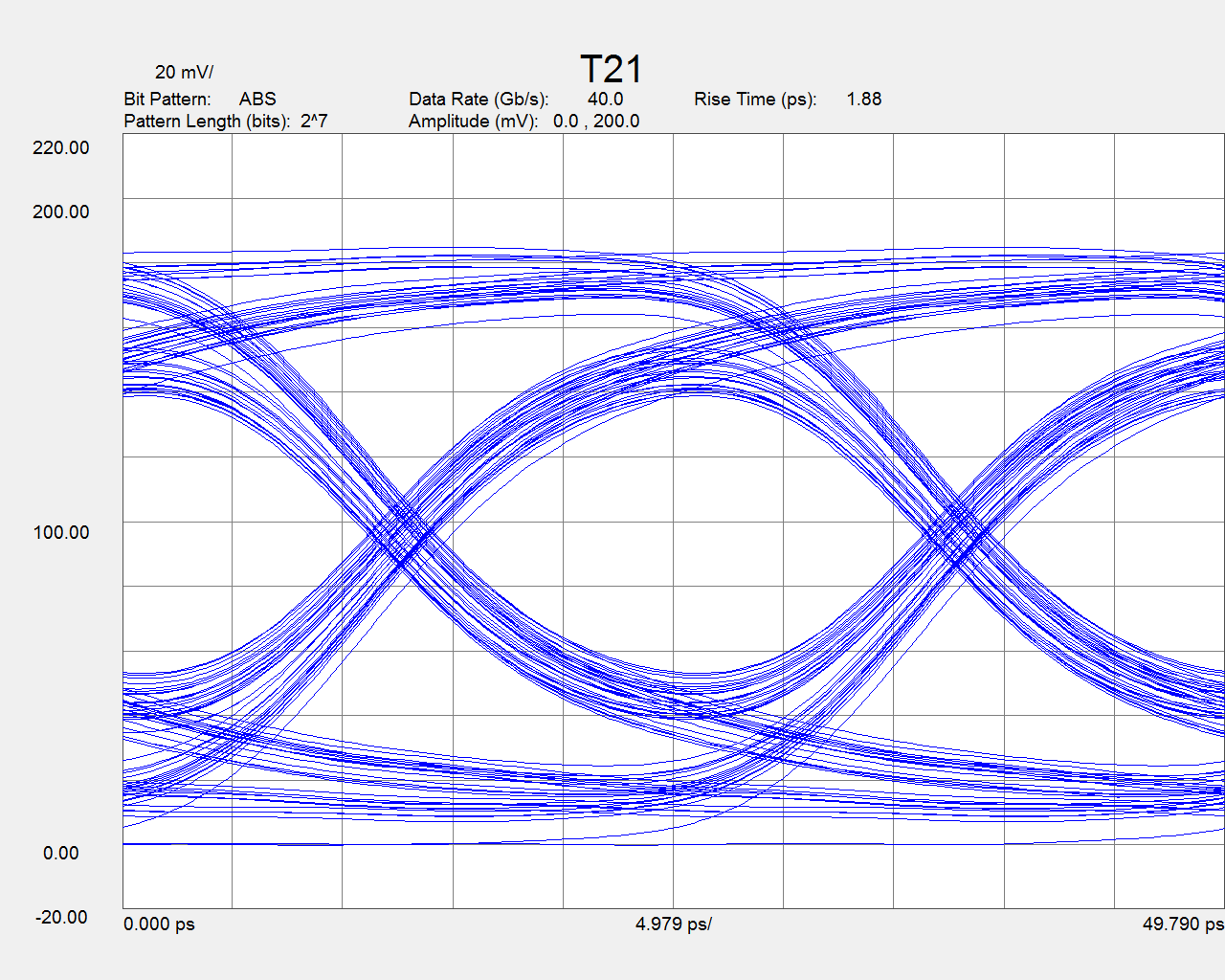

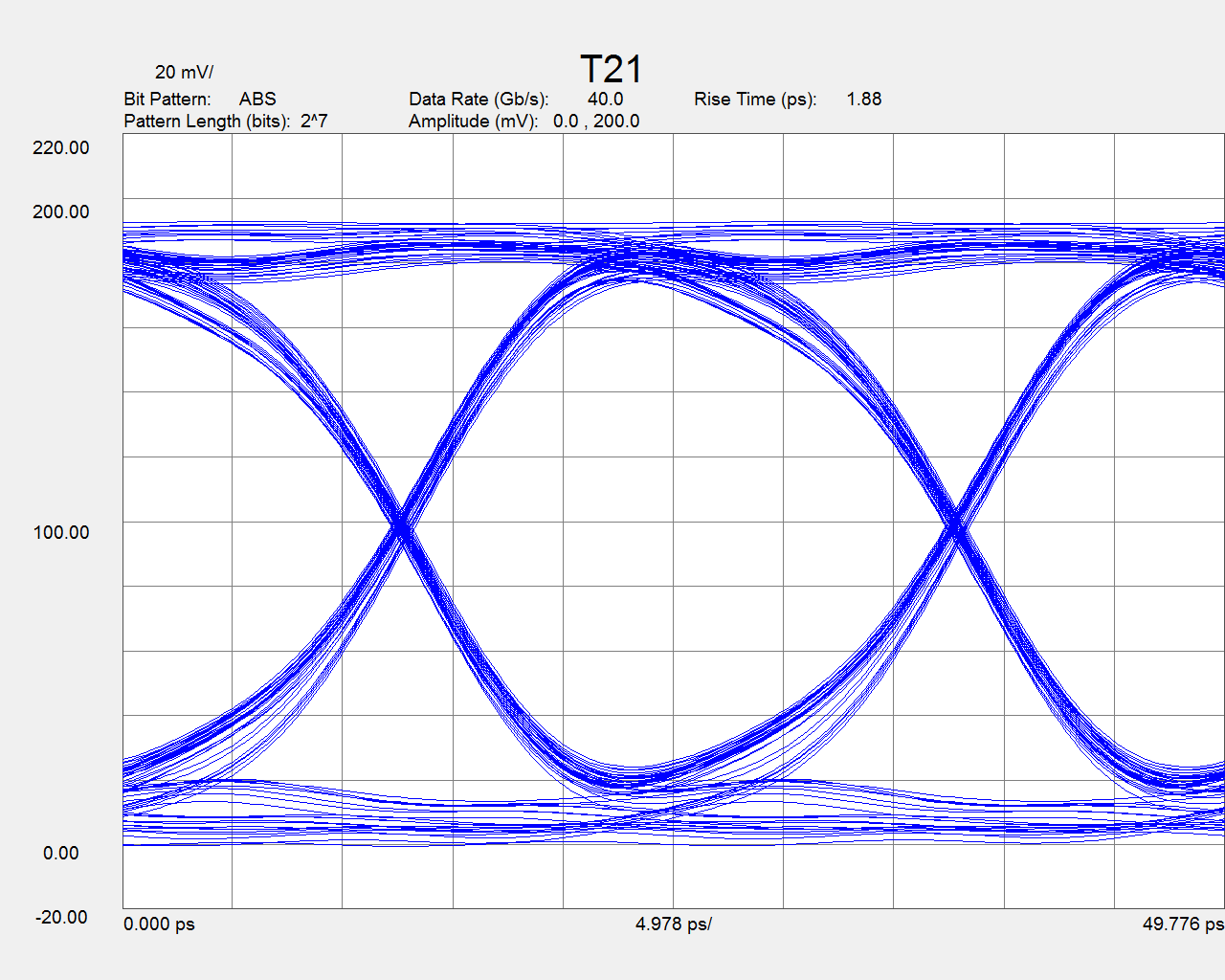

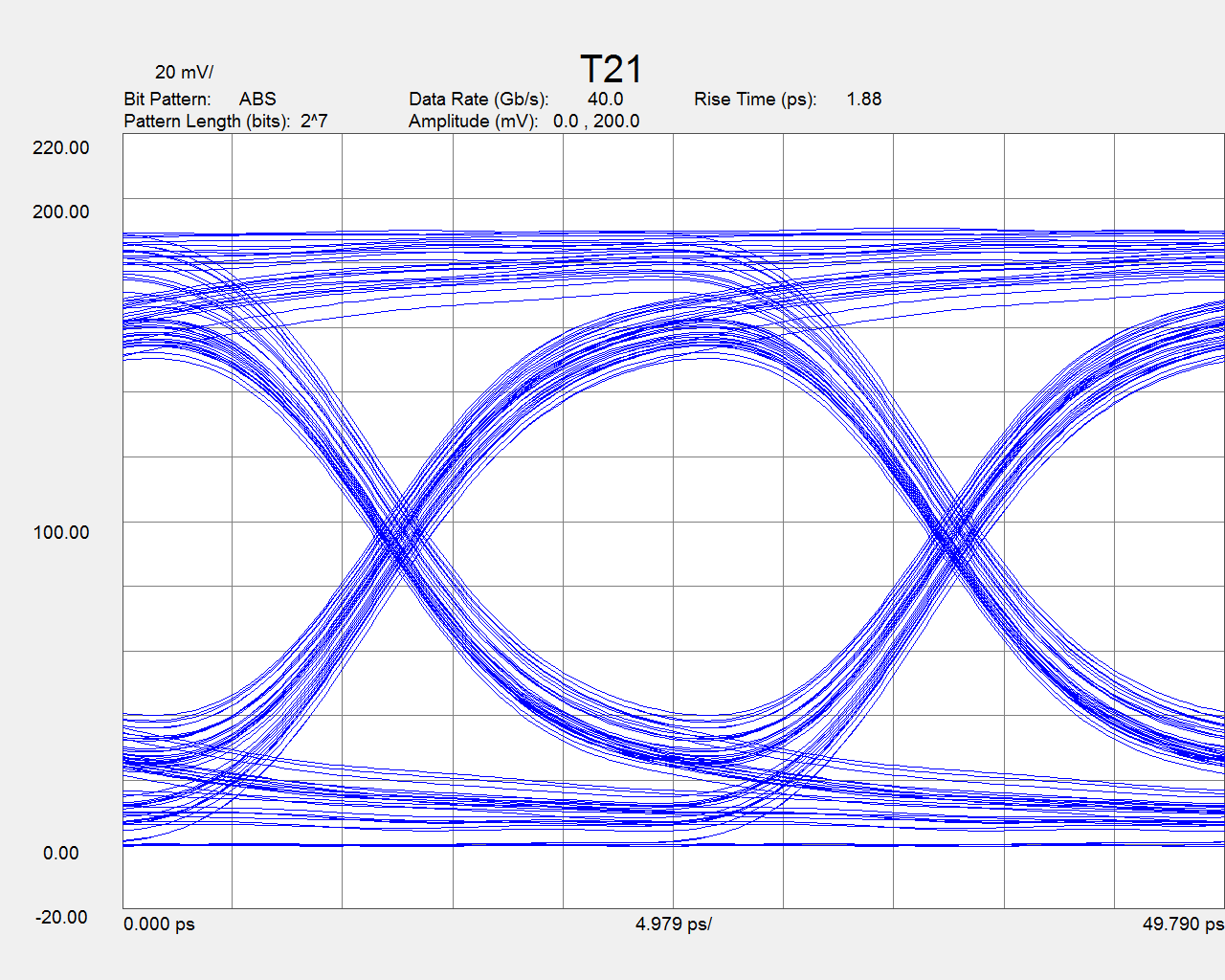

アイパターン

マイクロストリップライン

  • ベース材:PI(t=50μm) ベース材:PI(t=50μm)

    ベース材:PI(t=50μm)
    カバー材:PI

  • ベース材:LCP(t=100μm) ベース材:LCP(t=100μm)

    ベース材:LCP(t=100μm)
    カバー材:LCP

ストリップライン

  • >ベース材:PI(t=50μm/25μm) カバー材:PI

    ベース材:PI(t=50μm/25μm)
    カバー材:PI

  • ベース材:LCP(t=100μm/50μm) カバー材:PI

    ベース材:LCP(t=100μm/50μm)
    カバー材:PI

測定器

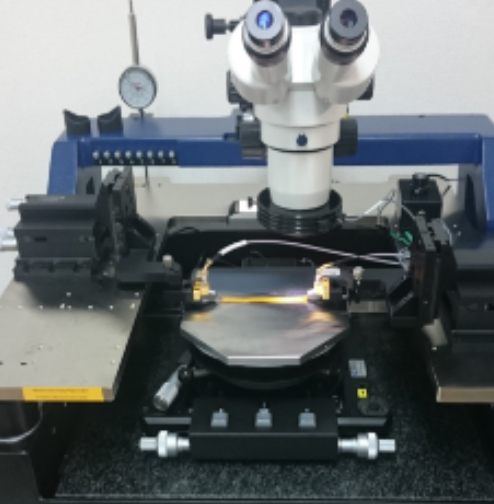

  • プローブステーション

    プローブステーション

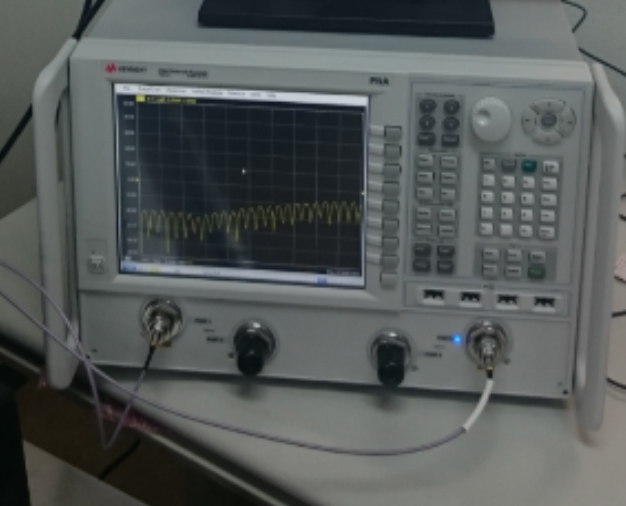

  • ネットワークアナライザー

    ネットワークアナライザー
    67GHzまで測定可能

用途

  • 01スマートフォン等の携帯電子機器
  • 02光通信モジュール
  • 03IoT機器
  • 04映像機器(4K/8K)
  • 05同軸ケーブルの代替
用途例

用途例
